Как построить надежную лодку из фанеры своими руками — подробный гид для рыбака

Покупка лодки может больно ударить по кошельку, а в итоге часто оказывается, что выбранная модель не совсем подходит для рыбалки на малых водоемах. Надувные варианты хороши, но только до первой встречи с острым корягой или камнями. Они не прощают ошибок. Многие рыбаки, включая меня, рано или поздно задумываются — а не собрать ли судно из фанеры своими руками? Тут не только экономия, но и возможность воплотить в жизнь свою мечту — сделать лодку под себя. Начинается все с простых эскизов, которые потом перерастают в подробные рабочие чертежи.

Строительство лодки — это настоящее приключение. Этот процесс требует творческого подхода и смекалки. Для многих это еще и способ доказать себе, что невозможное возможно. На самом деле, не так уж все сложно, если не бояться работы руками.

Как собрать фанерную лодку самостоятельно

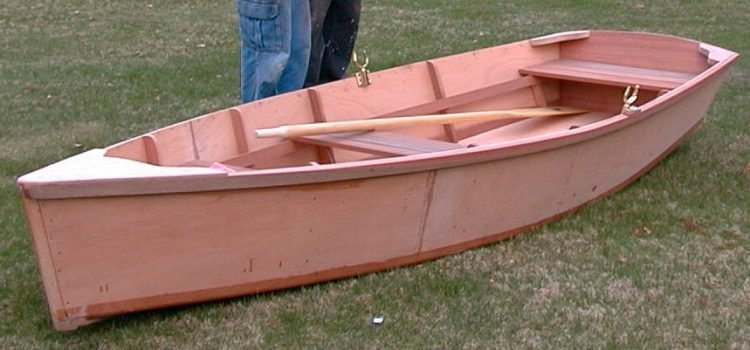

Фанера — доступный материал, а собрать небольшое судно для двух-трёх рыбаков по силам даже новичку. Лодка получится легкой, надежной и универсальной: плывет на веслах, моторе или даже под парусом. Сложных навыков для этого не требуется, главное — аккуратность и желание.

Фанерные листы прочные и отлично поддаются обработке. Их используют даже в дорогих яхтах. А если поставить мотор, такая лодка легко разгонится и подарит массу впечатлений. И, что особенно важно, фанерная конструкция по надежности заметно выигрывает у большинства надувных собратьев.

[media=https://www.youtube.com/watch?v=V9_FoGWbhXE]

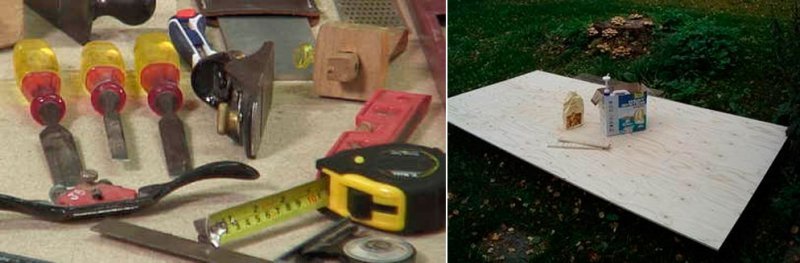

Что понадобится для постройки

Сначала найдите подходящее помещение. Помните — лодка должна свободно поместиться, а вам — удобно работать. Если строите зимой, потребуется тепло и сухость, иначе с деревом будет трудно.

Для чертежей:

• чертежные инструменты,
• карандаши и стирательные резинки,
• лекала, линейки, треугольники,
• рейсшина,
• чертежная бумага или картон,
• клей для макетов,
• калькулятор.

Для сборки:

• электролобзик,
• молоток, топор,
• струбцины (от 10 штук),
• кисти, шпатели,
• шуруповерт,
• рубанки (ручной и электрический),
• отвертки, стамески,
• степлер,
• пилы — циркулярная и ручная.

Материалы:

• фанера 4-5 мм (лист 1,5х1,5 м),
• сосновые или дубовые доски,
• стеклоткань,
• шпаклевка,
• водостойкий клей,
• олифа или пропитка,
• краска (эмаль или масляная),
• гвозди, саморезы, шурупы,
• металлические полосы и крепеж.

Размеры и детали будущей лодки

Если брать фанеру 5 мм, оптимальные параметры такие:

1. Длина — 4,5 м
2. Ширина (в самом широком месте) — 1,05 м
3. Глубина — 0,4 м

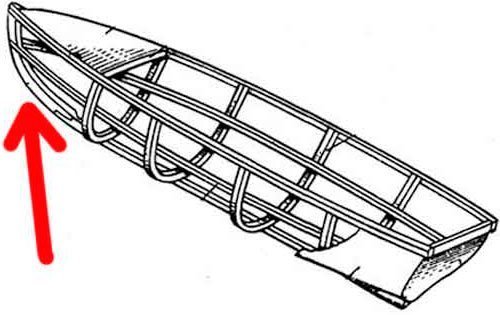

Как устроена фанерная лодка

В основе — киль, к нему крепится весь каркас. Нос лодки — форштевень, корма — ахтерштевень. Эти детали придают жесткость и формируют «скелет» судна. Их делают либо из цельного куска дерева, либо склеивают из отдельных частей.

Форма корпуса задается шпангоутами — поперечными ребрами жесткости. К ним крепятся бортовые доски. После обшивки каркаса фанерой лодка приобретает свою окончательную форму. Для пола укладывают слань — это защищает днище изнутри.

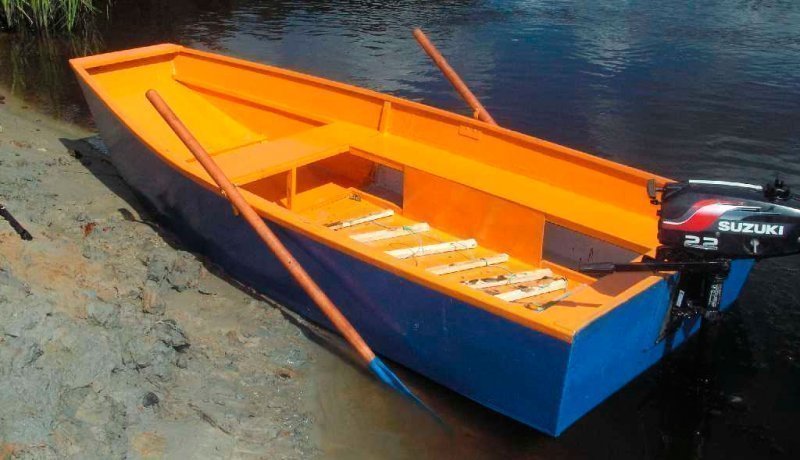

Лодки из фанеры под мотор

Чтобы установить двигатель, на корме ставят транцевую доску. Все остальное — почти как у лодки под весла или парус. В некоторых самоделках встречаются и другие элементы: кокпит, стрингеры, пенонаполнители для непотопляемости. Монтажная пена в пустотах — отличный способ обезопасить себя, если лодка вдруг перевернется.

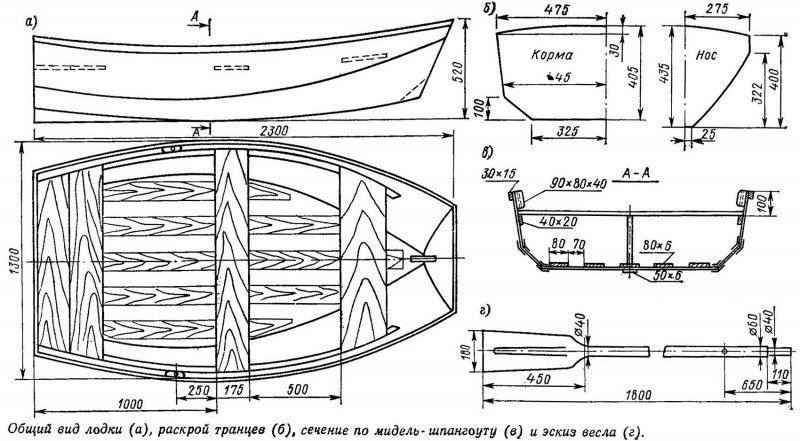

Рабочие чертежи: как не запутаться

Вся стройка начинается с чертежей. Если нет опыта — ищите их в интернете, только обязательно проверяйте соответствие своим задачам. Обычно рисуют на миллиметровке, так проще просчитать все детали.

Порядок работы:

• Проводите центральную линию для симметрии.
• Делите ее на равные отрезки — здесь будут шпангоуты.
• Рисуете вид сбоку и сверху.
• Отмечаете форму каждого шпангоута.
• Перепроверяете все размеры.
• Дублируете в масштабе 1:1 на картоне.
• Используйте лекала для гибких линий.

Сложите эскиз вдоль оси — если половины совпали, всё правильно!

Как перенести чертеж на дерево

Чертежи переводите на картон, а затем на деревянные заготовки. Важно соблюдать все изгибы и контуры. Не делайте «на глаз». Следите за направлением волокон: это влияет на прочность.

Футоксы можно сделать немного больше по высоте — потом обрежете лишнее.

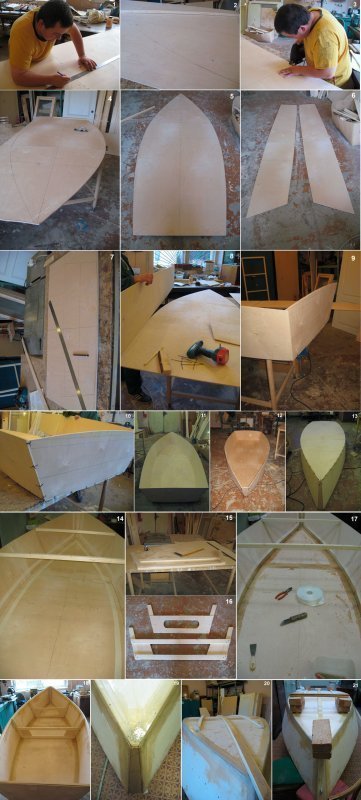

Основные этапы сборки

• Переносите рисунки на шаблоны.
• Переводите их на дерево.
• Собираете киль, ставите форштевень.
• Монтируете шпангоуты.
• Крепите ахтерштевень и транцевую доску.
• Обшиваете днище фанерой.
• Крепите борта.
• Герметизируете стыки.
• Шпаклюете и красите корпус.

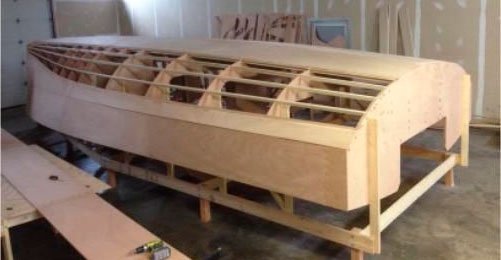

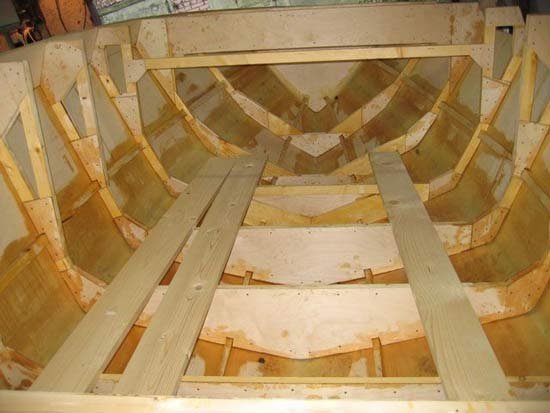

Корпус и сборка каркаса

Корпус собирается из всех деталей строго по уровню. Шпангоуты фиксируйте временно, после проверки — окончательно. Крепление должно быть надежным, ведь придется переворачивать весь каркас перед обшивкой.

Футоксы и их роль

Прочность зависит от крепления футоксов — это боковые части шпангоута. Внизу — флортимберс, к нему все крепится на киль. Места соединений делайте чуть шире, чтобы конструкция выдержала вес мотора.

Какой материал выбрать для форштевня

Лучше всего подойдет дуб — он крепкий. Если не найдете подходящий кусок с изгибом, склейте несколько частей или вырубите вручную. В крайнем случае, используйте вяз.

Киль и бортовые доски

Киль — обычная доска, 25-30 мм толщиной, 3,5 м длиной. Для бортов берите отборную древесину, без сучков, шириной около 150 мм, длиной до 5 м.

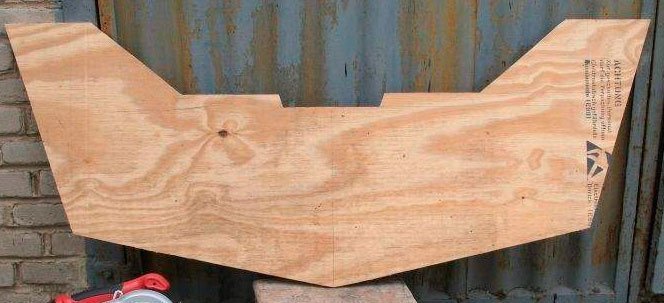

Сборка транца

Транец держит мотор, поэтому доску делайте толщиной 25 мм. Если фанера — склейте несколько листов. Главное — жесткость и надежность крепления. Дополнительный брусок сверху только усилит конструкцию.

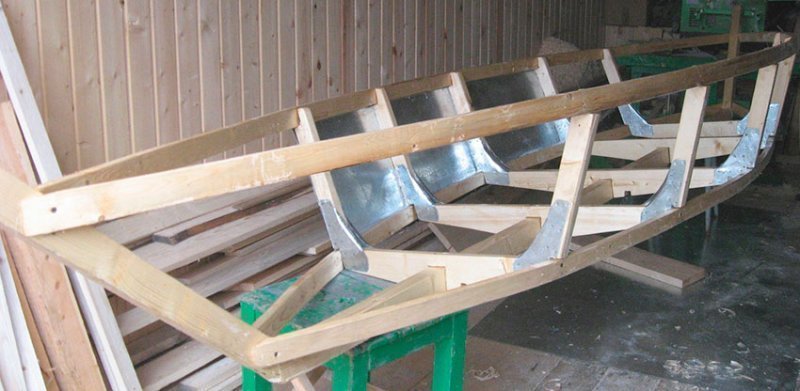

Как собрать каркас

• Сначала ставьте киль,
• закрепите штевни,
• разметьте и установите шпангоуты,
• присоедините боковые доски,
• перепроверьте геометрию перед финальным креплением,
• все стыки обработайте водоотталкивающей пропиткой.

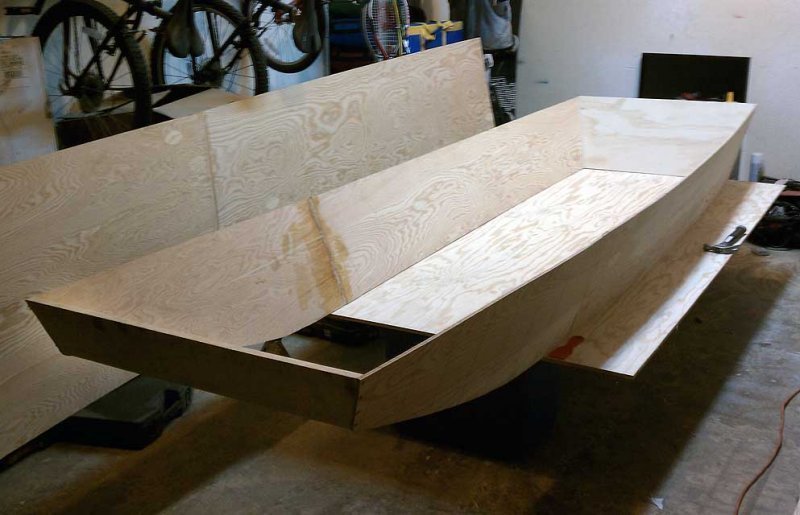

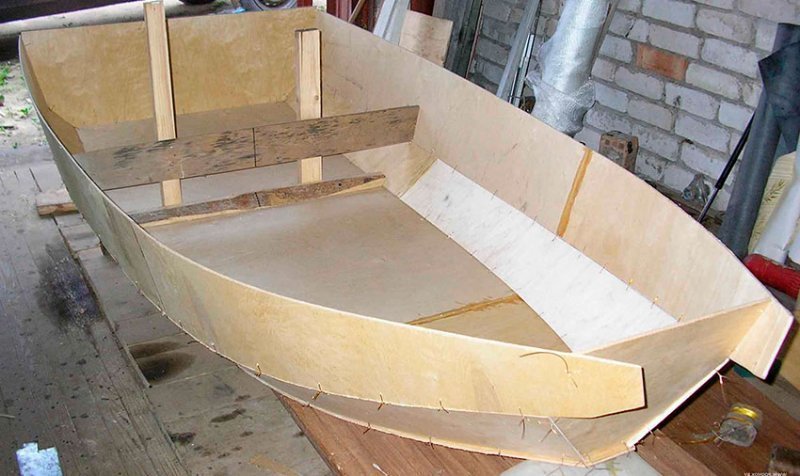

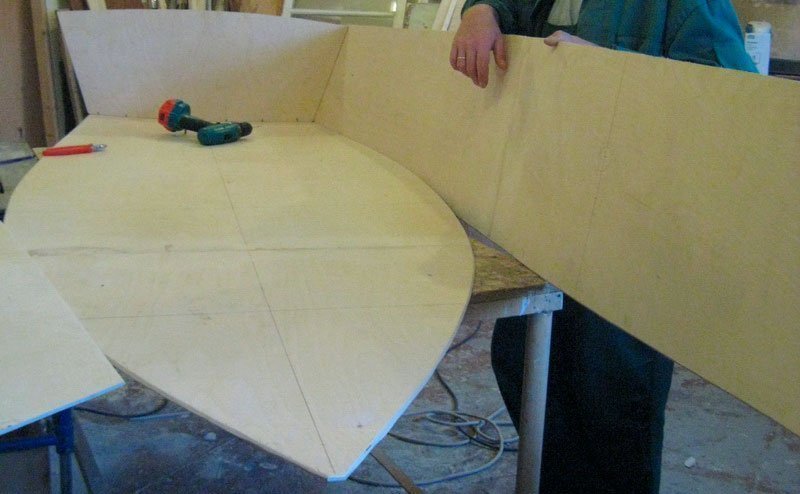

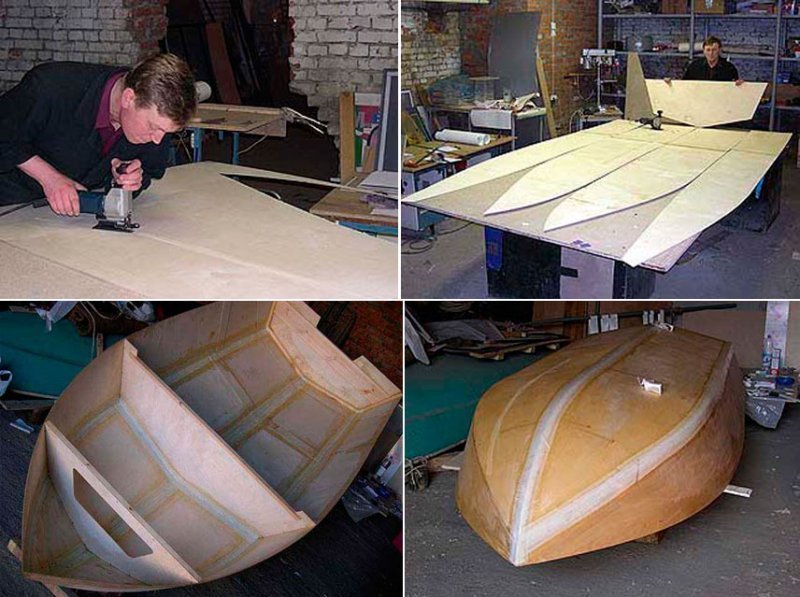

Обшивка корпуса фанерой

• Переверните каркас вверх дном.
• Обработайте все поверхности шкуркой.
• Вырежьте детали обшивки по чертежу, закрепите степлером, затем гвоздями.
• Перед приклеиванием фанеры следите, чтобы волокна внешнего слоя шли вдоль лодки.

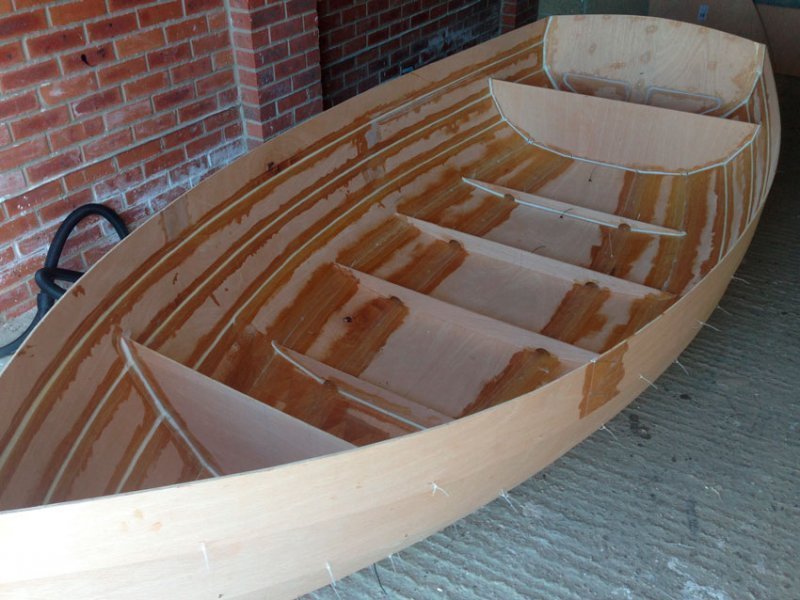

Клей и стеклоткань: секрет долговечности

Все соединения промазывайте клеем — это не только скрепляет конструкцию, но и герметизирует швы. Если фанера или киль прилегают не идеально, клей заполнит пустоты. Для дополнительной прочности и влагозащиты корпус обклейте стеклотканью. Она ложится от киля к бортам, без складок и пузырей.

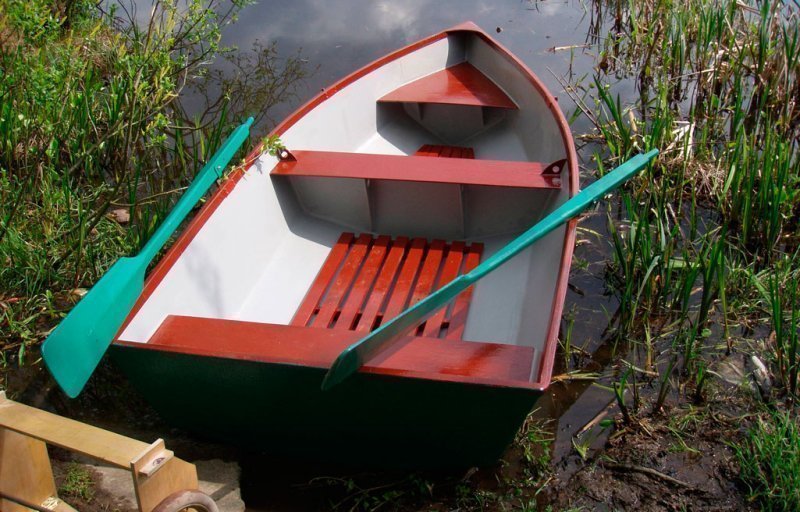

Финишная отделка: шпаклевка и покраска

Когда всё высохнет, переходите к шпаклевке. Смеси на синтетической основе отлично подходят. Красьте лодку в два этапа: сначала грунтовка, затем — один-два слоя эмали.

[media=https://www.youtube.com/watch?v=GUNFLHZiiek]

Как зарегистрировать самодельную лодку

• Ваш паспорт,
• ИНН,
• акт первичного освидетельствования лодки, подписанный инспектором,
• чеки на материалы,
• квитанция об уплате госпошлины,
• регистрационная карточка,
• заявление.

Образцы документов и актуальные суммы пошлин ищите в интернете.

Построить лодку своими руками — это реальная задача, особенно если вы не новичок в работе с деревом. С регистрацией могут возникнуть сложности — часто ведомства не хотят брать на себя ответственность за самоделки. Лучший вариант — использовать такую лодку на тихих реках и озерах, где инспекции появляются редко.
